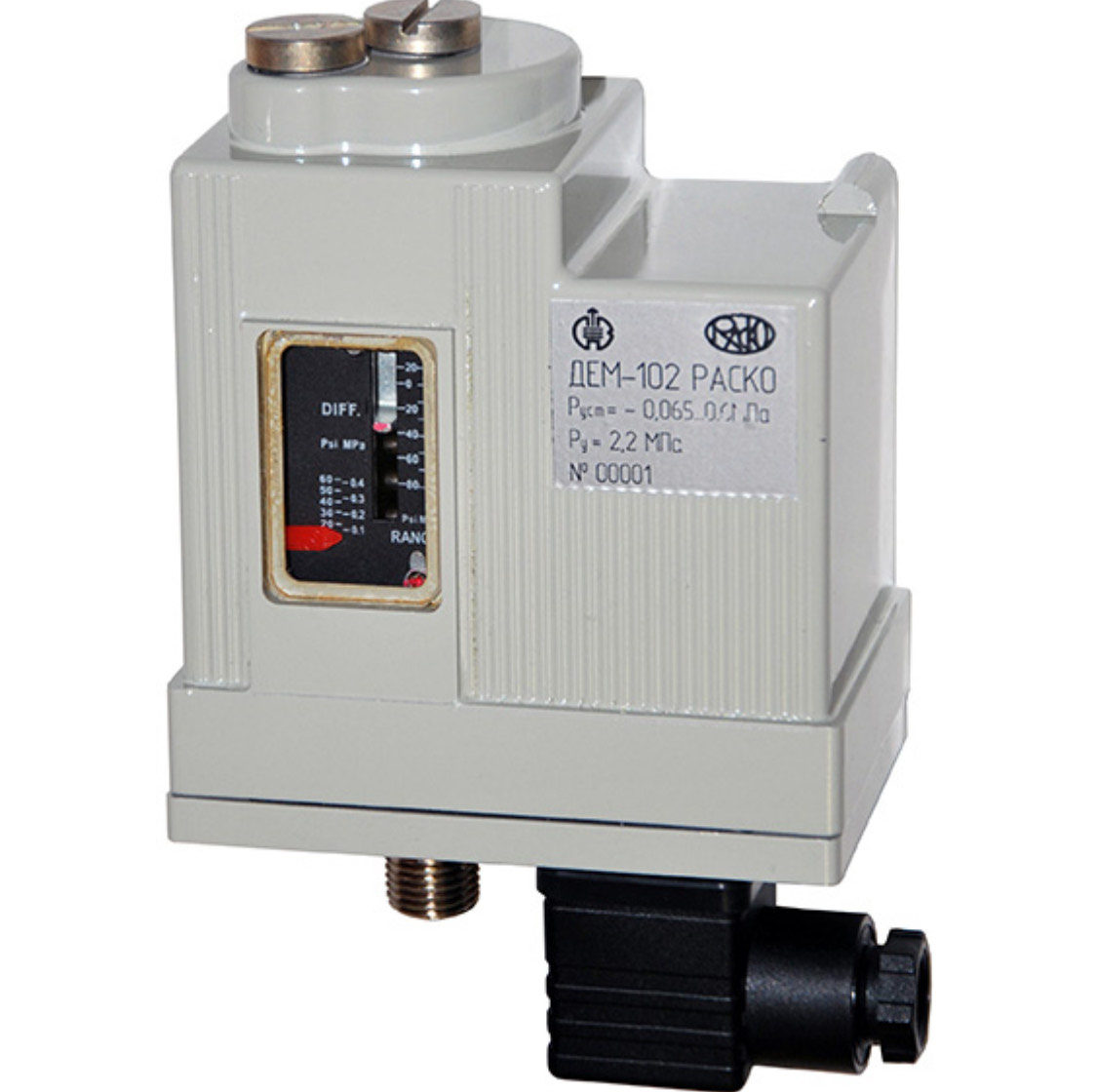

ДАТЧИК-РЕЛЕ ДАВЛЕНИЯ ДЕМ-102 РАСКО-02-2
Описание датчика-реле давления ДЕМ-102 РАСКО
Рабочая среда: вода, воздух, масла, хладоны и другие жидкости и газы, неагрессивные по отношению к сталям и медным сплавам.
Датчики-реле давления ДЕМ-102 РАСКО отличаются высокой устойчивостью к внешним воздействующим факторам (ударам, вибрации, качке, попаданию внутрь пыли и воды, воздействию соляного (морского) тумана, плесени и т.п.), а также высокой коммутационной стойкостью электрических контактов.
Одним из важных требований в плане эффективной работы систем водоснабжения является обеспечение оптимальных режимов давления в подающем трубопроводе. В особенности этот вопрос становится актуальным когда для подачи воды используются насосы. Основным условием выполнения указанного требования является необходимость согласования по расходу воды работы насоса и подключенной нагрузки. Если расход воды, потребляемой нагрузкой, будет больше создаваемого насосом, то давление будет меньше оптимального значения. В результате это приведет к чрезмерному снижению давления в системе водоснабжения и неэффективной работе кранов, леек, систем полива и т.п. устройств у потребителя. Если расход, создаваемый насосом, будет больше потребляемого, то это приведет к значительному повышению давления. При этом насос и приводящий его в действие электродвигатель будут работать при повышенной нагрузке, что может привести к их быстрому износу и даже выходу из строя.
Наиболее простым и практичным решением данной проблемы является применение датчика-реле давления (ДЕМ-102 РАСКО). Датчик-реле давления предназначен для установки на все типы насосов. Основным назначением датчика-реле является обеспечение управления работой насоса и оптимального напора воды в системе водоснабжения.
Конструкционные и эксплуатационные характеристики датчика-реле давления ДЕМ:
На сегодняшний день на рыночных просторах можно найти невероятно большой выборочный спектр моделей от совершенно разных производителей. Каждая из них располагает наличием своих дополнительных индивидуальных опций и параметров. Однако, несмотря на такое разнообразие датчиков-реле давления конструкционные особенности у них идентичны и включают в себя такие стандартные непосредственные элементы:
Мембрану или сильфон, обладающие малой жесткостью и являющиеся чувствительным элементом, воспринимающим давление.
Пружина задания давления срабатывания (уставки) с регулировочным винтом настройки.
Дополнительная пружина с регулировочным винтом для задания дифференциала.
Соединитель резьбового типа для подключения к трубопроводу.
Электрический переключатель, который служит для коммутации контактов.
Стойкие контакты, необходимые для подсоединения к электросети и насосу.
Клемма, предназначенная для заземления прибора.
Пружина выполняет роль задатчика давления, которое зависит от усилия затяжки и регулируется посредством вращения регулировочного винта. Дополнительная пружина служит для установки дифференциала – разницы между давлением срабатывания при понижении или повышении давления и давлением, при котором происходит автоматический возврат в исходное состояние. Дифференциал называют еще зоной возврата или гистерезисом. Дифференциал регулируется с помощью вращения соответствующего винта настройки.
Принцип действия состоит в механическом сравнении усилия затяжки пружины с усилием, создаваемым давлением, при его воздействии на мембрану или сильфон. При возникновении дисбаланса происходит срабатывание электрического переключателя и запуск или останов насоса.
Работает датчик-реле давления следующим образом. При падении давления в системе водоснабжения ниже заданного происходит замыкание электрических контактов переключателя и запуск насоса. Давление в системе водоснабжения повышается. При достижении значения выше заданного на величину установленного дифференциала, контакты переключателя размыкаются, что приводит к прекращению работы насоса. Далее процесс повторяется.
Учитывая выше представленную информацию можно с уверенностью утверждать, что датчик-реле давления ДЕМ играет важнейшую роль в системе водоснабжения. Компания РАСКО предо
